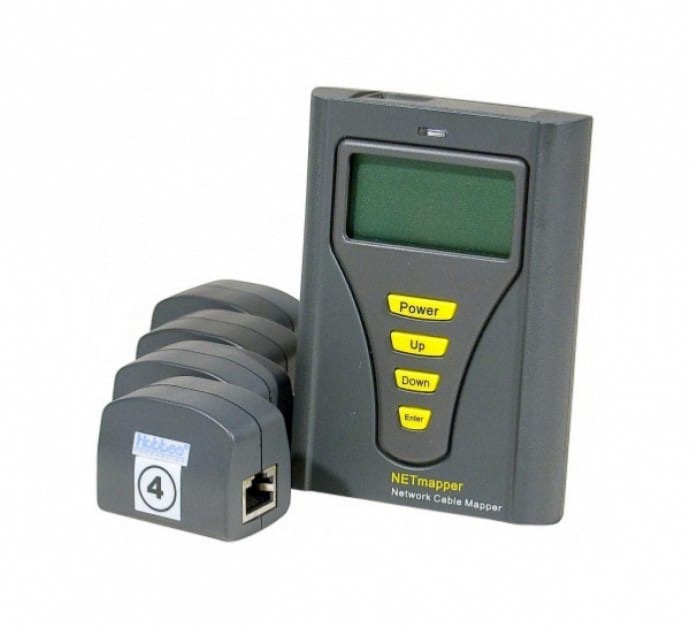

Testeur de câbles NETmapper 4 terminaisons

Le testeur de câbles permet de tester un réseau actif : caractéristiques physiques des câbles, plan de câblage, de confirmer le statut d'un port actif.


Fonctionnalités

Test online: statut du point de connexion du réseau Ethernet, ping du routeur par défaut, ping du serveur DNS et ping d'une adresse IP de votre choix
  • Test offline:
     - Test du plan de câblage,
     - Test de la torsion des paires de fils,
     - Test de la longueur d’un câble,
     - générateur de signaux audiofréquences et portfinder.
  • Plan de câblage pour
     - les paires de fils rompus,
     - les brins en court-circuit,
     - les paires de brin vrillés,
     - les paires inversées,
     - les fausses paires,
     - les paires de fils mal câblés.
  • Contrôle du blindage électrique
  • Résultats affichés paire par paire.
  • Les 4 bouchons sont directement identifiables depuis le testeur ce qui permet de valider à la suite plusieurs prises.
  • Possibililté de valider les cordons avec l’appareil seul qui dispose de 2 connecteurs RJ45
  • Contrôle direct de la longueur des brins pour les catégories 5, 5e et 6
  • Affichage des distances en mètres
  • La fonction PortFinder permet de détecter et de localiser la présence de switchs ou de répéteur.
  • Affichage de l’état des piles et mise en veille automatique
  • Grand écran LCD


Spécifications du testeur

Ecran: 128 * 64 Dot Matrix LCD
  • Type de connexion: RJ45
  • Précisions des mesures:
     - +/- 2 M (6.56 Feet) pour un câble de moins de 10 M (32.81 Feet)
     - +/- 5% pour un câble de plus de 10 M (32.81 Feet)
     - Longueur maximale du câble: 1.300 M (3-984 Feet)
  • Mesure du split pair: au moins 1 M (3 Feet) de longueur
  • Générateur de signaux audiofréquences: 1 Kilohertz
  • Température ambiante: 0°C – 50°C (32°F – 122°F)
  • Température de stockage: -30°C – 50°C (-22°F – 122°F)
  • Humidité: 10% - 90%
  • Poids: 115g
  • Dimensions:
     - Boîtier maître : 120 x 80 x 33 mm,
     - modules distants : 44 x 32 x 28,5 mm
  • Alimentation: 4 x piles AAA non fournies


Exemples de tests de câbles
